1.4” Драйвер, 1.75” звукова бобина, 40 W, 109 dB



D3644 copy

ОСНОВНИ ХАРАКТЕРИСТИКИ:

  • Номинален изходен диаметър 1.4"
  • Диаметър на звуковата бобина 44 mm (1.75 in.)
  • Музикална мощност (2-20 kHz) 80 W
  • Чувствителност (1-5 kHz) 109 dB
  • Честотна лента 1 - 20 kHz
  • Фазоизравнител с нова конструкция
  • Меден пръстен за разширяване на честотната лента
  • Нова конструкция на окачването за линеаризиране на импедансната характеристика



D3644 е 1.4” високочестотен драйвер, с широк спектър на приложение в мощни озвучителни системи, за вътрешно и външно озвучаване. Той съчетава всички предимства на 1.4 инчовите драйвери, но в по-малък размер и тегло и на по- ниска цена. Използвана е мембрана от сандвич полиестер, което заедно с радиалния фазоизравнител подобряват линейността на честотната характеристика в областта на високоте честоти. Специалната конструкция на окаването и вграденият меден пръстен на магнитната система правят импеданса над 1 kHz изключително линеен, което е важно при конструирането на пасивни кросовери.



ПАРАМЕТРИ

Изходен диаметър
Номинален импеданс
Минимален импеданс
Постоянно токово съпротивление
Номинална мощност (2-20 kHz)
Музикална мощност (2-20 kHz)
Чувствителност (1-5 kHz)
Честотна лента
Препоръчителен кросовер
Диаметър на звуковата бобина
Напрегнатост на магнитното поле

36 mm (1.4 in.)
8/16 Ohms
7.46 / 12.45 Ohms
5.75 / 10.48 Ohms
40 W
80 W
109 dB
1 - 20 kHz
1.2 kHz минимум 12 dB/oct.минимум
44 mm (1.75 in.)
1.75 T

ИЗПОЛЗВАНИ МАТЕРИАЛИ

Мембрана
Звукова бобина
Основа на зв. бобина

Сандвич Полиестер
Алуминий
Kapton™

ИНФОРМАЦИЯ ЗА МОНТАЖ

Външен диаметър
Дълбочина
Закрепване
Тегло

121 mm
69 mm
4 x M6 на 101,6 mm (4 in.) диам.
2.3 kg


Положително напрежение, подадено на червения извод, придвижва мембраната към изхода на драйвера.








 D3644 1w

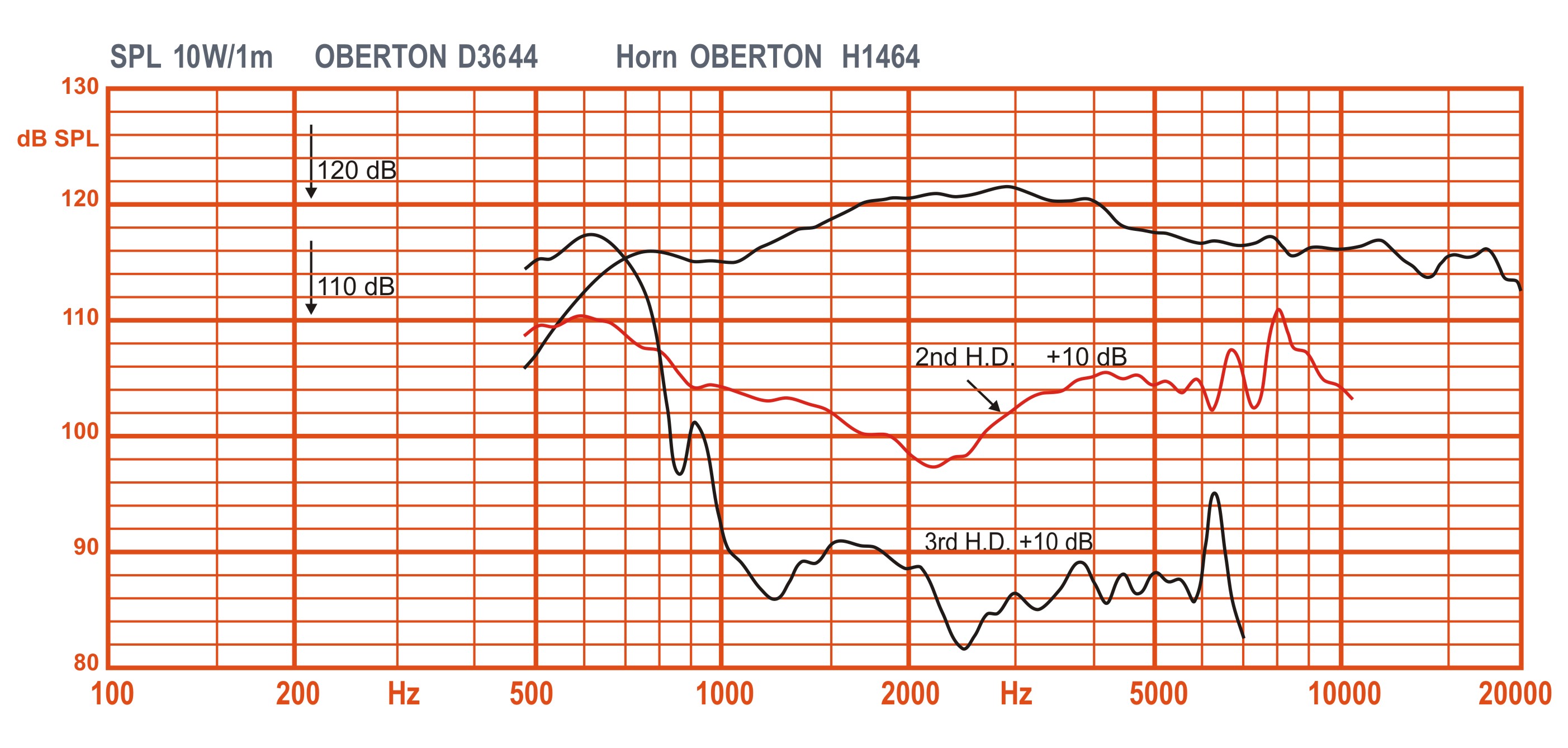

 D3644 10w

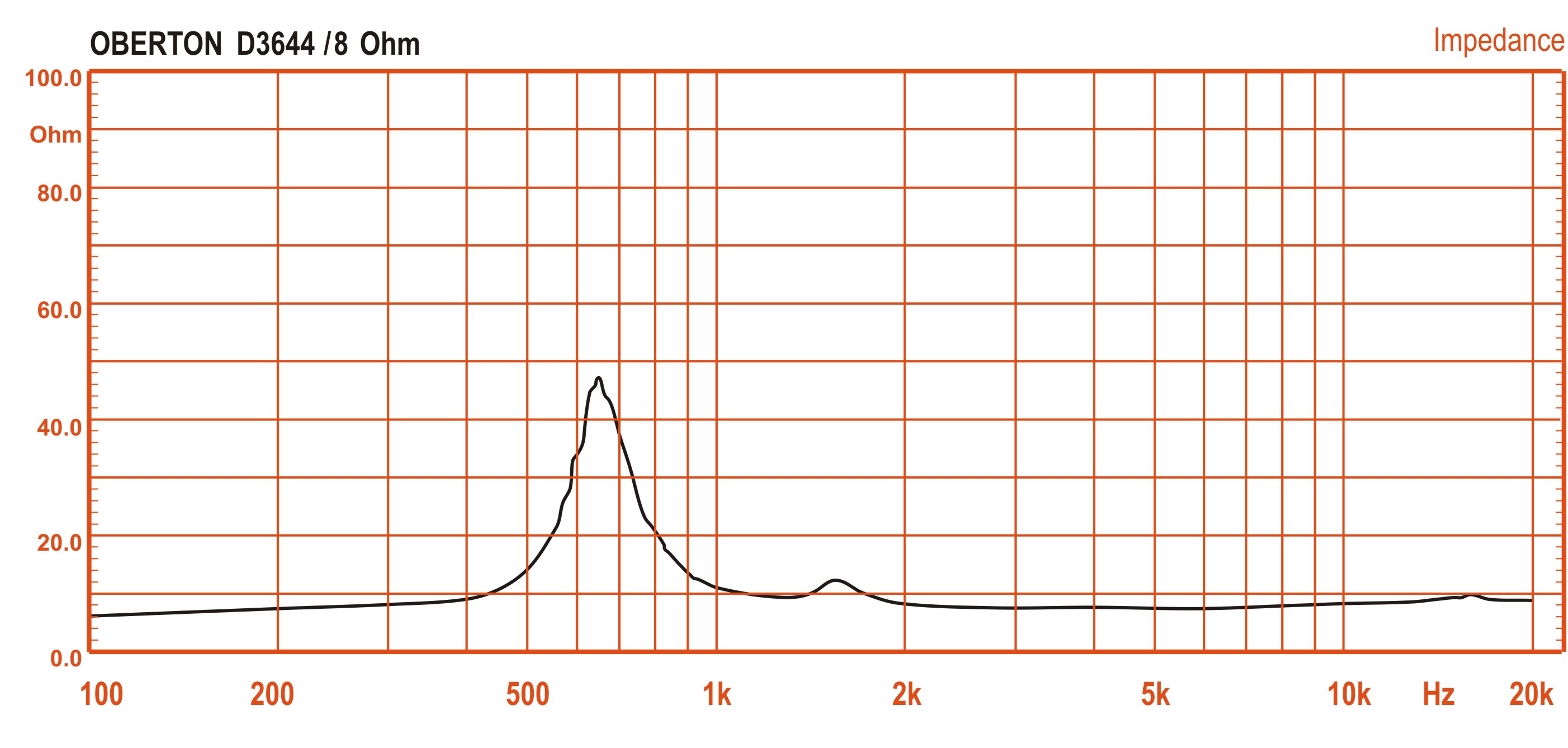

 D3644 imp 8ohms








Download PDF

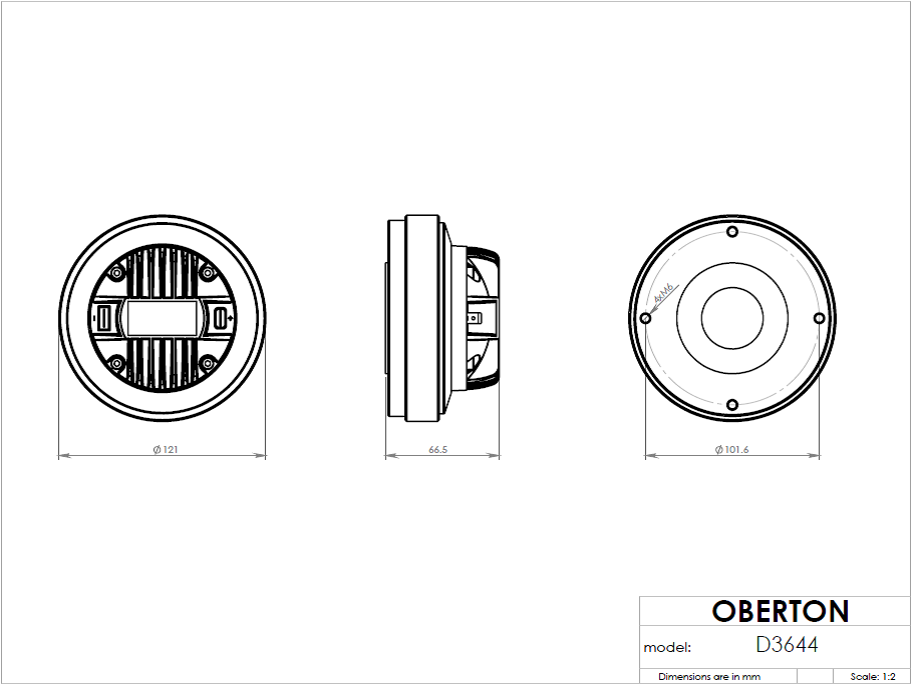

D3644 dr
